用途：

用于供热和制冷系统中的全新理念的控制阀门，它将动态平衡阀和电动调节阀合二为一，具有与压力无关(Pressure Independent Combi Valve)的阀门特性，广泛应用于供热及制冷系统中，如：空调机组及换热器等。

流量的控制只与电动执行器的调节开度相关，不受系统压差的波动影响；流量的调节控制不需要额外安装动态平衡阀门就可以实现全面的平衡，即不受系统压差波动的影响，也不会干扰到其它末端设备；即可以实现舒适调节，也可以达到节能的目的。

阀权度为100%，实际流量特性曲线与理想流量特性曲线一致，可快速实现精确控制，减少执行器的的动作频率，使控制精度更高、系统更稳定、整机寿命更长；还可实现对水泵的最优化选择，使系统在最小流量和最小压差下运行，从而达到最平稳以及最佳的节能效果。

注：在小于规定的最小控制流量下使用时，阀门不具备动态平衡功能，仅具有电动调节阀的流量特性，所以建议将阀门的工作流量在规定的范围内使用。

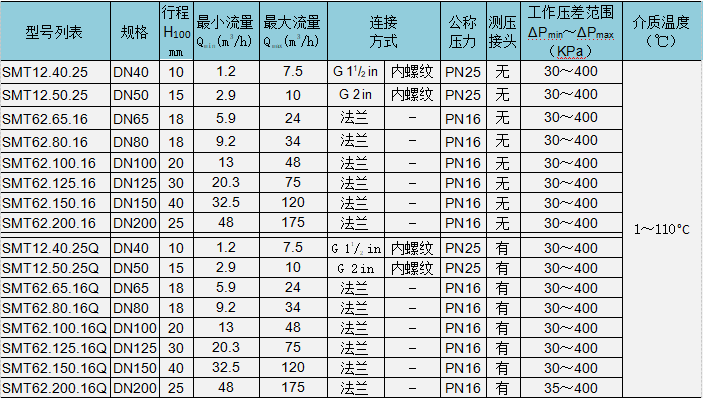

H100     =  阀门开度为100%时的阀杆行程(mm)

Qmin     =  能使内部的动态压差控制单元正常工作时，流经阀门的最小流量。当流量低于Qmin时，SMT.. 系列多功能一体阀的工作精度较低，甚至在更低流量时，SMT...将进入静态平衡工况区域。

Qmax     =  阀门全开时的体积流量(H100)

Δpmin    =  “启始压差”, 能使内部的动态压差控制单元正常工作时，流经阀门的最小压差（Qmin）。当压差降低Δpmin以下时， SMT.. 系列多功能一体阀的工作精度较低，甚至在更低流量时，SMT...将进入静态平衡工况区域。

Δpmax    =  阀门的最大允许压差，在此范围内阀门将保持恒流量的特性。

测压接头  =  用于检测阀门前后压力的取压接头，具有自密封性，用于在调试期间测量和监视阀门上的压差，以及用于流量验证的测试点。

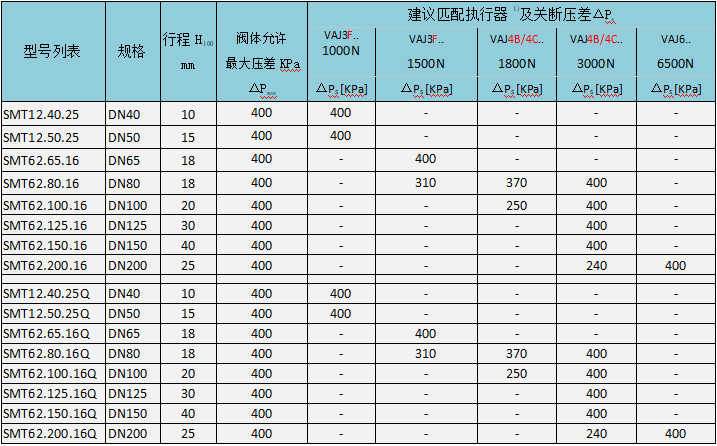

匹配执行器及参数：

执行器的详细参数请参见相关的执行器资料部分
