简介
本系列产品主要用于解决暖通空调系统中的水力失调问题，集动态平衡和电动二通于一体，特点是抗干扰能力强，控制精度高，在系统负荷波动较大的变流量系统中优势明显。
原理
通过具有动态平衡功能的阀芯来平衡系统阻力，保证设备输送介质流量在一定压差范围内不受系统压力波动影响，保持恒定。根据设备的输入信号对电热式开关驱动器进行动作，实现阀的开关功能。
电热驱动器技术参数(输出推力：90N)
注:
① 常闭型，一般用于空调制冷系统中
② 常开型，一般用于供热系统中，确保具有断电防冻功能

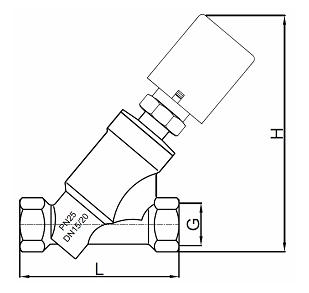

规格尺寸
 |
|
流量参数选型：

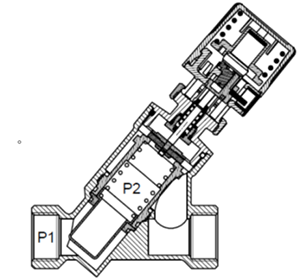

动态阀胆工作原理
1、在压差控制范围以上时，阀胆被完全压缩，过流面积仅为最小设计通道，流量随压差变化（如图1）。
2、在压差控制范围内，阀胆随压差变化而移动，过流面积改变，流量会恒定在一定范围内（如图2）。
3、在压差控制范围之下时，阀胆完全露出，流量会随压差变化（如图3）

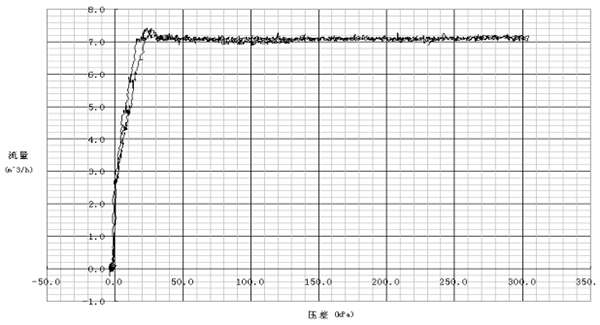

流量曲线图

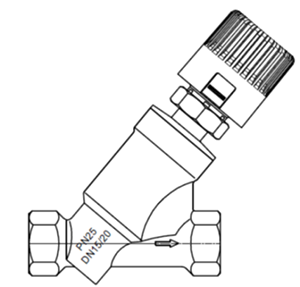

结构简介
|
|
电动阀芯（阀杆方向） 阀杆伸出阀体（ 向上）：阀门打开 阀杆缩进阀体（ 向下）：阀门关闭 | 电热执行器（执行器杆方向） 常闭型（给电开阀）： 断电时：执行器杆伸出（ 向下），阀门关闭； 通电时：执行器杆缩进（ 向上），阀门打开； 常开型（给电关阀）： 断电时：执行器杆缩进（ 向上），阀门打开； 通电时：执行器杆伸出（ 向下），阀门关闭； |
安装及注意事项
1． 注意驱动器参数，根据要求来定工作电压；
2． 产品出厂前已经进行整机测试，应尽量避免现场拆卸及损坏驱动器；
3． 预留空间以方便维护调试，阀门两端建议使用活接，这样可以方便驱动器定位；
4． 安装时应注意保证水流方向与阀体上箭头所指方向一致；

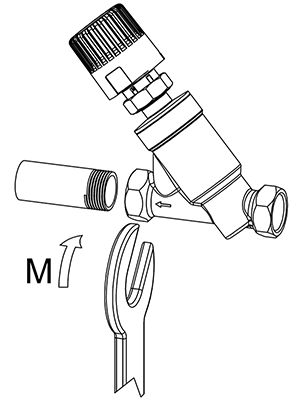

5． 阀体和管道的连接最好用四氟乙烯生料带或石墨甘油作密封填料，安装扭矩M(如左图示)一般为30Nm（DN15～DN25），最大不应超过50Nm，确保阀体安装后轴向不受力；
6． 系统打压不要关闭阀门（阀门出厂不会全关闭状态）；
7. 锁紧工具最好用呆扳手（可防护六角不被损坏）。
